滚珠丝杠,让世界传动起来!

作者:super

来源:本站

发表时间:2019-5-9 15:23:19

点击:149

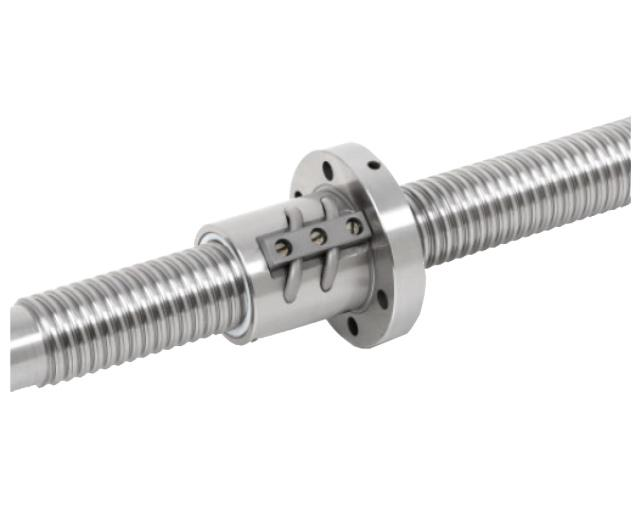

滚珠丝杠,别名球螺杆、导螺杆,是一种钢珠介于螺帽与螺杆之间做运动,将传统螺杆之滑动接触转换成滚动接触然后再将螺帽内的钢珠回转运动转为直线运动的传动机械组件。


滚珠丝杠具有定位精度高、高寿命、低污染和可做高速正逆向的传动及变换传动等特性,因具上述特性,滚珠丝杠已成为近来精密科技产业及精密机械产业的定位及测量系统上的重要零组件之一。

滚珠丝杠主要为螺杆、螺帽、钢珠、固定座、刮刷器及回流管所构成的,依其循环系统的不同更分为外循环式、内循环式、端塞循环式滚珠丝杠。


滚珠丝杠的结构传统分为内循环结构(以圆形反向器和椭圆形反向器为代表)和外循环结构(以插管为代表)两种。

这两种结构也是最常用的结构。这两种结构性能没有本质区别,只是内循环结构安装连接尺寸小;外循环结构安装连接尺寸大。


目前,滚珠丝杠副的结构已有10多种,但比较常用的主要有:内循环结构;外循环结构;端盖结构;盖板结构。

内循环结构反向器的形状有多种多样,但是,常用的外形就是圆形和椭圆形。由于圆形滚珠反向通道较短,因此,在流畅性上不如椭圆形结构。


现在,最好的反向器结构为椭圆形内通道结构,由于滚珠反向不通过丝杠齿顶,类似外循环结构,因此,消除了丝杠齿顶倒角误差给滚珠反向带来的影响。但由于制造工艺较复杂,影响了这种结构的推广。

滚珠丝杠发展至今,已经广泛应用到各产业机械的定位精度控制上如精密工具机 、产业机械 、电子机械 、输送机械的重要主角。
